En tydlig ritning för tvåkammarbrunn gör ofta skillnaden mellan ett smidigt avloppsärende och onödiga kompletteringar. Här går jag igenom vad ritningen ska visa, hur brunnen är uppbyggd, vilka mått som brukar styra och vilka handlingar som normalt behövs i ett svenskt småhusprojekt. Jag håller fokus på det praktiska, så att du kan bedöma om lösningen passar för BDT-vatten eller om du egentligen behöver en annan avloppslösning.
Det här behöver vara tydligt innan kommunen granskar anläggningen
- Tvåkammarbrunnen är främst en slamavskiljare, inte en fullständig reningslösning.
- Ritningen ska visa placering, nivåer, lutningar, avstånd och efterföljande rening.
- För BDT-vatten räcker två kammare ofta, men när WC kopplas in krävs normalt en annan lösning.
- Sektionsritning och situationsplan behövs nästan alltid tillsammans.
- En tydlig ritning minskar risken för kompletteringar, fel dimensionering och dyr omprojektering.
Vad ritningen faktiskt ska visa
När jag läser en avloppsritning letar jag inte efter en snygg skiss, utan efter bevis på att anläggningen fungerar i verkligheten. För en tvåkammarbrunn handlar det om att visa hur vattnet rör sig genom systemet, var slammet blir kvar och hur det renade vattnet går vidare till infiltration, markbädd eller annan efterbehandling.
Det viktigaste är att ritningen är tillräckligt tydlig för att någon annan ska kunna förstå anläggningen utan att stå på platsen. I praktiken betyder det att brunnens läge, höjder, avstånd och koppling till resten av avloppssystemet måste gå att läsa direkt.
| Det som ska framgå | Varför det behövs |
|---|---|
| Brunnens placering på tomten | Visar om anläggningen ligger logiskt i förhållande till huset, marken och eventuell efterbehandling. |
| Inlopp och utlopp | Gör flödesvägen tydlig och visar att brunnen är kopplad åt rätt håll. |
| Nivåer i mark och ledningar | Avgör om fall, djup och frostskydd fungerar i praktiken. |
| Avstånd till vattentäkt, dike och fastighetsgräns | Underlättar kommunens bedömning av skyddsavstånd och risk för påverkan. |
| Efterföljande rening | Visar att slamavskiljaren bara är första steget och att resten av reningen också är planerad. |
| Uppställningsplats för slamtömningsfordon | Behövs för drift, service och tömning utan onödiga problem senare. |
Jag brukar säga att en bra ritning svarar på tre frågor: var kommer vattnet in, vad händer i brunnen och vart går det sedan. När det sitter blir resten av projekteringen mycket enklare, och då är det också lättare att titta närmare på själva konstruktionen.

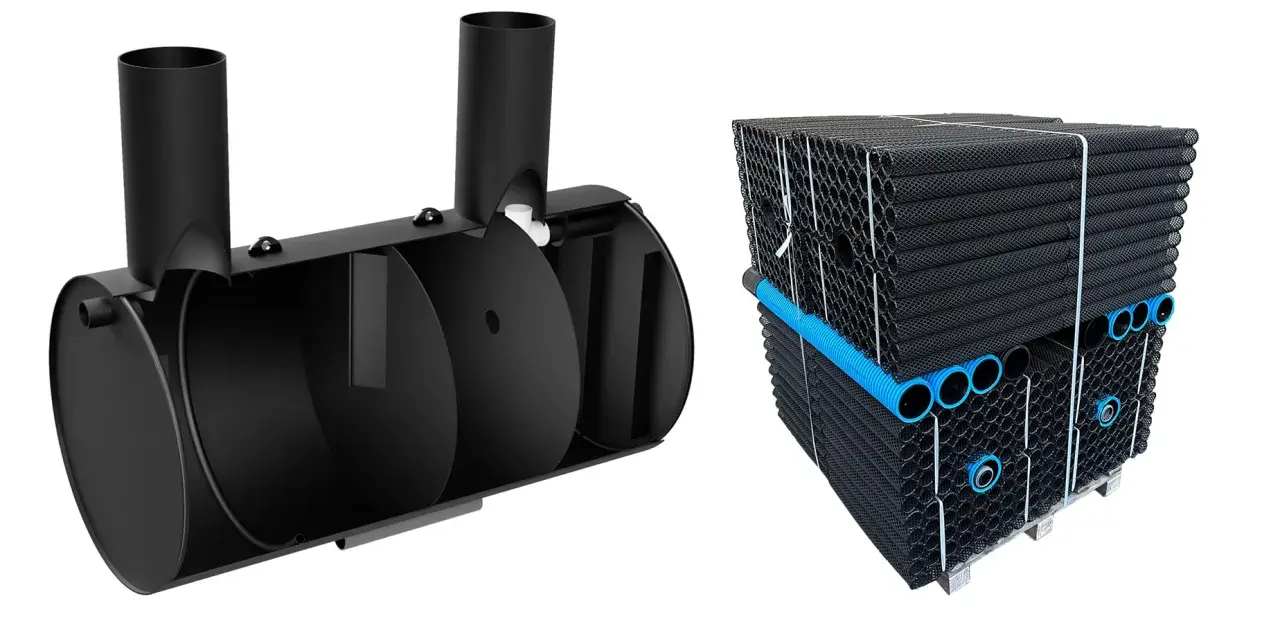

Så bygger en tvåkammarbrunn upp flödet
En tvåkammarbrunn arbetar i två steg. Först samlas grovt slam och tyngre partiklar i den första kammaren. Därefter passerar vattnet vidare till den andra kammaren, där ytterligare avskiljning sker innan vattnet leds vidare till nästa reningssteg. Det är alltså en förbehandling, inte slutrening.
Det här är en viktig distinktion som många missar. Brunnen kan vara helt rätt dimensionerad och ändå vara otillräcklig om den inte ingår i ett komplett system med till exempel infiltration eller markbädd.
| Del i brunnen | Funktion | Vanlig fallgrop |
|---|---|---|
| Första kammaren | Tar emot det inkommande avloppsvattnet och fångar upp grovt slam. | För liten volym gör att slam följer med vidare. |
| Andra kammaren | Ger extra avskiljning innan vattnet leds ut. | Om flödet blir för turbulent försämras sedimentationen. |
| Avskiljande vägg eller mellanvägg | Fördröjer vattenrörelsen och hjälper partiklarna att sjunka. | Fel höjd eller fel utformning stör processen direkt. |
| Utlopp | Leder vidare det förbehandlade vattnet till nästa steg. | Utan korrekt anslutning blir hela anläggningen svår att förstå och svår att godkänna. |
| Ventilation | Hjälper gaser att ventileras bort och minskar problem med lukt och tryck. | Glöms ofta bort i skisser, trots att den är viktig för drift. |
Jag brukar också kontrollera om brunnen går att tömma och inspektera utan krångel. Om lock, nivåer och tillträde inte är genomtänkta från början blir underhållet snabbt dyrare än det borde vara. Nästa fråga blir därför hur stor och hur rätt dimensionerad brunnen faktiskt är.
Mått och dimensionering som brukar avgöra om lösningen håller
Dimensioneringen styrs inte av en enskild standardritning, utan av hushållets belastning, markförhållanden, skyddsnivå och vad kommunen accepterar. För BDT-vatten, alltså bad-, disk- och tvättvatten, anges ofta en totalvolym runt 1,0 till 1,1 m³ för en tvåkammarbrunn. När WC är anslutet räcker det normalt inte med två kammare; då är en trekammarbrunn eller annan lösning vanligare, ofta med minst 2 m³ våtvolym som riktvärde.
Det är värt att vara strikt här. En för liten slamavskiljare släpper vidare slam till efterföljande rening, och då sätter du igen infiltrationen eller markbädden snabbare än planerat. En för stor och dåligt anpassad lösning är heller inte optimalt, eftersom driften kan bli onödigt dyr och platskrävande.
| Situation | Vad som ofta fungerar | Vad jag skulle se upp med |
|---|---|---|
| Fritidshus med enbart BDT-vatten | Tvåkammarbrunn med efterföljande infiltration eller markbädd. | Ojämn användning och vinterdrift måste tas med i beräkningen. |
| Permanentboende med WC | Trekammarbrunn eller annan lösning med tillräcklig slamavskiljning. | Tvåkammarbrunn blir normalt för svag som enda slamavskiljning. |
| Hög grundvattennivå | Markbädd eller annan uppbyggd rening kan vara mer rimlig än infiltration. | Brunnen får inte projekteras som om marken alltid vore torr och stabil. |
| Liten tomt eller trång placering | Kompakt lösning med tydlig åtkomlighet för drift och service. | För små avstånd till brunnar, dike eller tomtgräns skapar ofta problem i tillståndsprövningen. |
Om du köper en prefabricerad slamavskiljare skulle jag alltid be om produktdata, installationsanvisning och prestandaunderlag. Det är inte pappersarbete för papprets skull, utan det är det som visar att lösningen är byggd för det användningsområde du faktiskt har. När måtten känns rimliga återstår nästa vanliga flaskhals: handlingarna runt själva ritningen.
Handlingar kommunen ofta vill se tillsammans med ritningen
I svenska småhusärenden räcker det sällan med en ensam skiss. Kommunen vill normalt se både hur anläggningen ligger på tomten och hur den är uppbyggd i genomskärning. En situationsplan visar läget på fastigheten, medan en sektionsritning eller profilskiss visar nivåer, djup och lager i anläggningen.
Jag brukar tänka att situationsplanen svarar på var och sektionsritningen på hur. Saknas någon av dem blir det svårt att bedöma både funktion och risk.
| Handling | Vad den ska visa | Min praktiska kontroll |
|---|---|---|
| Situationsplan | Placering av avloppsanläggningen, vattentäkter, diken, gränser och slambilsåtkomst. | Att alla skyddsavstånd och åtkomligheten faktiskt går att läsa utan gissningar. |
| Sektionsritning eller profilskiss | Hela anläggningen i genomskärning med nivåer, lutningar och lager. | Att brunnen, ledningarna och efterbehandlingen bildar ett logiskt flöde. |
| Markundersökning eller provgrop | Underlag om jordart, genomsläpplighet och grundvattennivå. | Att lösningen passar just den mark som finns på platsen. |
| Teknisk beskrivning | Material, dimensioner, lagertjocklekar och val av reningsteknik. | Att ritningen inte är frikopplad från verklig konstruktion. |
| Produktblad eller prestandaunderlag | Data för prefabricerade komponenter och brunnar. | Att kommunen kan se vad som faktiskt installeras. |
Boverkets nya byggregler gäller sedan 1 juli 2025, och under övergången fram till 30 juni 2026 kan äldre regler fortfarande väljas i vissa delar. För mig betyder det här inte att man ska jaga varje detalj i regeltexterna själv, men det betyder att underlaget behöver vara tydligt nog för att tåla en aktuell prövning. Nästa steg är att förstå vilka misstag som brukar göra ritningen svag redan från början.
Vanliga fel som gör ritningen svag
Den vanligaste svagheten är inte att brunnen är fel vald, utan att ritningen inte bevisar att den fungerar i verkligheten. Jag ser samma fel om och om igen, och de flesta går att undvika med lite mer noggrannhet i projekteringen.
- Nivåer saknas, så att fall och djup inte går att bedöma.
- Efterföljande rening är otydlig, vilket gör att brunnen ser ut som en komplett lösning fast den bara är ett försteg.
- Grundvattennivå och markförhållanden saknas, trots att de ofta avgör om systemet över huvud taget fungerar.
- Avstånd till vattentäkt och dike är inte utsatta, vilket gör prövningen onödigt osäker.
- Slamtömning är inte planerad, så brunnen går att placera men inte att sköta.
- Ritningen blandar ihop plan och sektion, vilket gör det svårt att läsa anläggningen.
Det här får ofta en direkt följd: kommunen begär in kompletteringar, och projektet tappar tempo. I äldre fastigheter blir det extra känsligt eftersom man ibland saknar bra underlag från början och då måste mäta, gräva fram eller fotografera mer än man tänkt. Det leder naturligt in på frågan om när tvåkammarbrunn faktiskt är rätt val, och när jag skulle välja något annat.
När tvåkammarbrunn räcker och när den inte gör det
Jag ser tvåkammarbrunn som ett rimligt val när du hanterar BDT-vatten och har en efterföljande markbaserad rening som är anpassad för platsen. Det är en beprövad och ganska enkel lösning för hus där toalettvattnet hanteras separat eller inte ingår alls. För ett fritidshus eller ett mindre småhus med begränsad belastning kan det vara fullt tillräckligt.
Men när toalettvatten kopplas på, när marken är svår eller när skyddsavståndet är känsligt, då blir tvåkammarbrunnen ofta för enkel som ensam komponent. Då behöver jag titta på helheten: trekammarbrunn, markbädd, minireningsverk eller annan teknik som faktiskt matchar belastning och plats.
| Alternativ | Styrka | Begränsning |
|---|---|---|
| Tvåkammarbrunn | Bra för BDT-vatten och som föravskiljning före markbaserad rening. | Räcker normalt inte som lösning för WC-avlopp. |
| Trekammarbrunn | Bättre slamavskiljning när både WC och BDT ingår. | Kräver fortfarande efterföljande rening och rätt placering. |
| Markbädd | Fungerar ofta när marken är olämplig för infiltration. | Tar mer plats och måste projekteras noggrant. |
| Infiltration | En relativt enkel och välbeprövad lösning där marken är rätt. | Förutsätter rätt jordart och tillräckligt avstånd till grundvatten och känsliga punkter. |
Om jag skulle sammanfatta min praktiska hållning är den enkel: tvåkammarbrunn fungerar bra när den är rätt använd, rätt dimensionerad och rätt inritad i hela avloppssystemet. Det är där projekten ofta vinner eller förlorar tid, och det är därför jag alltid börjar med ritningen innan jag låser fast mig vid själva produkten.
Min sista kontroll innan jag lämnar in en ritning
Innan jag skickar in ett avloppsunderlag gör jag alltid en sista kontroll på plats eller mot uppmätta mått. Det sparar mer tid än någon snabb omritning i efterhand.
- Jag kontrollerar att alla delar av anläggningen finns med, från huset till utsläpp eller efterbehandling.
- Jag dubbelkollar att avstånd till vattentäkt, dike, gräns och slamtömningsväg är utsatta.
- Jag ser till att nivåer, lutningar och djup verkligen går att förstå utan att läsa mellan raderna.
- Jag säkerställer att ritningen visar om anläggningen är avsedd för BDT eller om WC också ingår.
- Jag matchar ritningen mot markförhållanden, inte mot en idealbild av tomten.
- Jag läser igenom hela underlaget som om jag vore handläggare och letar efter det som fortfarande är oklart.
Det är den sista kontrollen som ofta avgör om en tvåkammarbrunnsritning känns professionell eller bara ”ungefär rätt”. Om du får helheten att hänga ihop från början blir både projektering, ansökan och framtida drift betydligt enklare, och det är precis där den här typen av underlag ska göra mest nytta.
